前言
國家大劇院工程于2007年9月對外開放并進行首場試演出。恒有源科技發展集團承擔的保證冬季池水不結冰室外景觀水池加熱系統于2007年11月25日開始調試運行。
一、工程概況

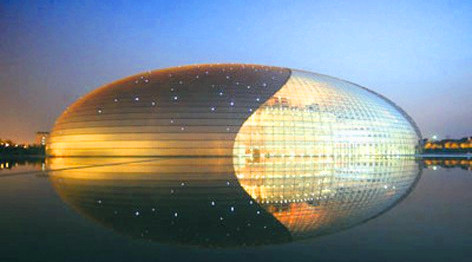

國家大劇院位于人民大會堂西側，總建筑面積22萬㎡。室外設置露天水池，水池面積約35000㎡，儲水量15000m3。為防止冬季池水凍結和夏季微生物滋生，需要對池水冬季加熱夏季冷卻。池水加熱冷卻的冷熱源采用恒有源地能熱泵環境系統，冷熱源機房與池水水處理站相銜接，末端設備利用池水水處理循環水系統。池水循環及處理共設四個站房；東北、西北站，東南、西南站。
二、系統設計
1、池水設計參數：
冬季最冷季池水不凍溫度1.5℃，夏季最熱季池水溫度28℃。
冬季池水加熱負荷由水面蒸發和瀑布蒸發損失熱量、水面?zhèn)鲗Ш推俨紓鲗p失熱量、池底和池壁傳導損失熱量、水池位于車庫等建筑上方的得熱量、管道和設備散熱損失及補充水加熱所需熱量、太陽輻射得熱量形成。
經熱負荷分析計算，確定池水冬季熱負荷為11340kW，熱負荷指標為324.0W/㎡。
經冷負荷分析計算，確定池水夏季冷負荷為10325kW，冷負荷指標為295W/㎡。
國家大劇院景觀池水加熱負荷的確是設計難點，室外池水水面熱損失計算無可靠的數學模型，為此設計初期方案階段參照室內泳池熱損失計算辦法進行，并初步確定系統裝機容量。為此我公司建一模擬水池，并對公司模擬水池進行測定，獲得大量可參考數據，并對初期設計進行調整。
2、冷熱源形式的確定：
國家大劇院室外景觀水池加熱系統可采用多種方法，如城市熱力、燃氣鍋爐、淺層地能等。經經濟分析推算，城市熱力、燃氣鍋爐運行成本難以與淺層地能相比，最終確定采用恒有源單井循環換熱地能熱泵系統，用淺層地能景觀水池熱加熱方案。
淺層地能景觀水池加熱系統之所以運行節能是因為冬季池水溫度1.5℃，淺層地能溫度為12℃,相比之下，淺層地能為高溫熱源，井水可直接對池水加熱，即可滿足池水不凍要求。夏季池水溫度28℃，淺層地能溫度為15℃,相比之下，地下水為低溫冷源。
3、景觀水池加熱、冷卻系統

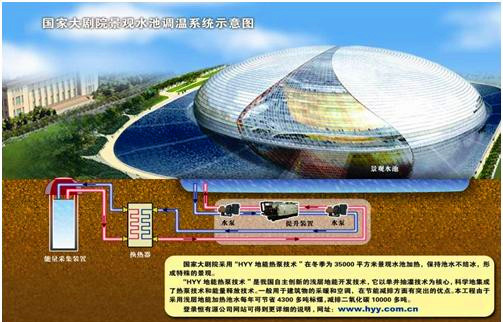

將地下為12℃的水抽取上來通過水-水換熱方式將池水的熱量傳給地下水，池水溫度降低。即夏季通過換熱器將池水獲得的太陽輻射熱散放到水井中，而使池水降溫，冬季把井水中的熱量提取出來，加熱池水，形成一個冬儲夏用，夏儲冬用生態冷卻加熱循環系統。
1）“單井循環”井數量確定
冬季池水加熱熱負荷為11340kW，夏季池水冷卻冷負荷為10325kW。采用恒有源地能熱泵環境系統，標準的“單井循環”井的結構參數為：井孔直徑800mm，井管直徑500mm，井深85m，抽水和回灌水管直徑DN100，標準的“單井循環”井的性能參數為：井水循環量100t/h，抽灌水溫差5℃，取熱或制冷能力600kW，確定采用18口單井。
2）“單井循環”井及主機設置
由于水池水循環系統確定為四個循環水處理站，且每個站的循環流量均已確定，冷熱源系統的加熱冷卻的熱量和冷量只能通過站房的各自的循環流量帶入池內，故冷熱源的采集裝置的數量應與各站的循環流量相對應。綜合已確定四個站房的循環流量設置“單井循環”井。
東北站：“單井循環”井6口，HT760型熱泵主機3臺；西北站：“單井循環”井6口，HT760型熱泵主機3臺；東南站：“單井循環”井3口，HT760型熱泵主機1臺；西南站：“單井循環”井3口，HT760型熱泵主機1臺。（作者：王學志 李大秋）
